第一章：總體設計
風正致遠智能糧庫整體解決方案基于最新工業物聯網“云”+“邊”+“端”的設計理念設計，“云”即智能糧庫綜合管理平臺；“邊”指具有邊緣計算能力的智能糧庫綜合控制柜；“端”指的是智能終端設備（風機、風窗、執行機構以及智能物聯網設備），三者通過物聯網技術、網絡技術、通訊技術結合實現完整的倉庫作業業務。
系統設計支持“集團—收儲公司—庫區”的三級機構，即支持整個集團、收儲公司共用一套管理系統，也支持單庫區獨立使用。

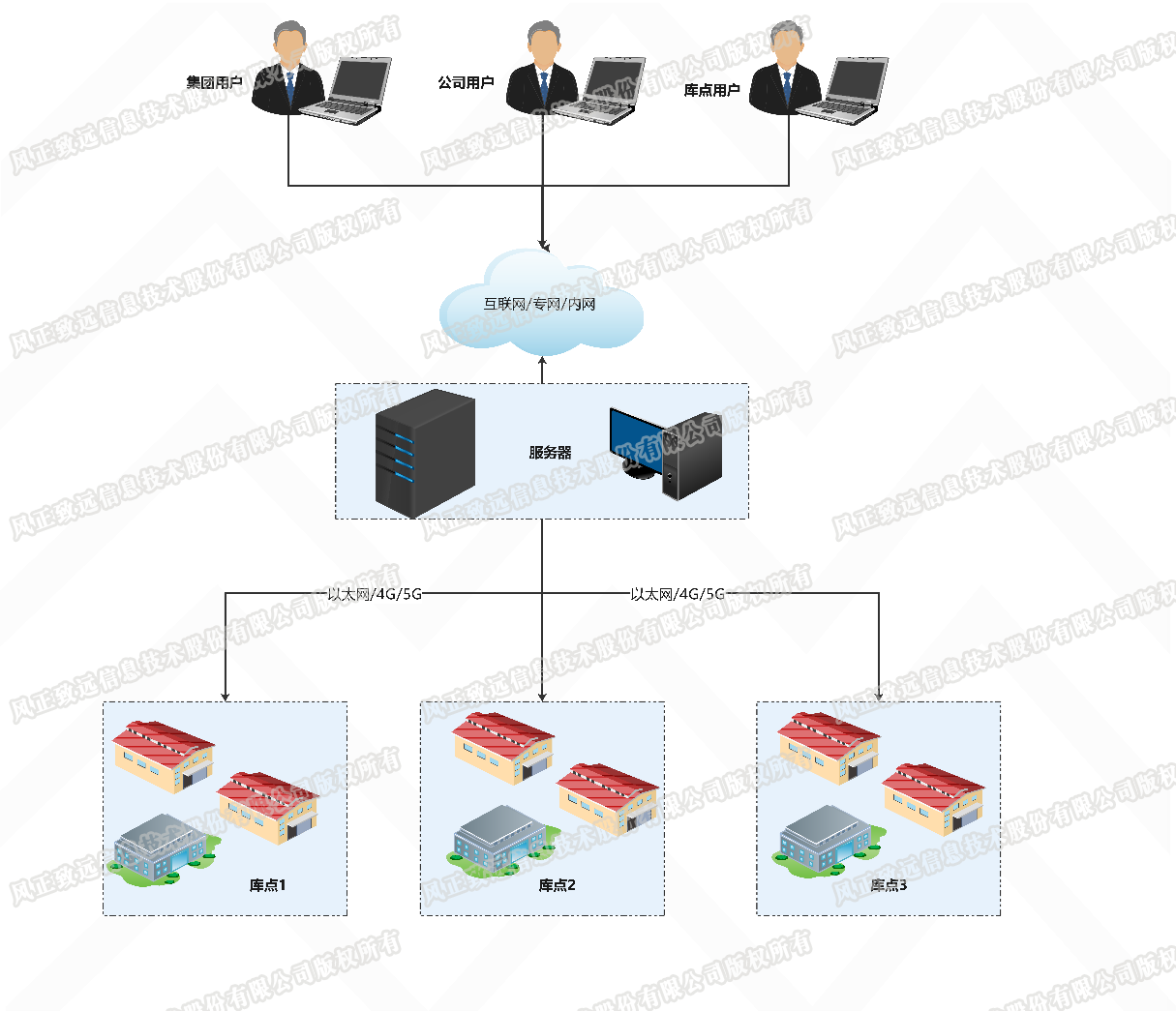

總體拓?fù)鋱D：

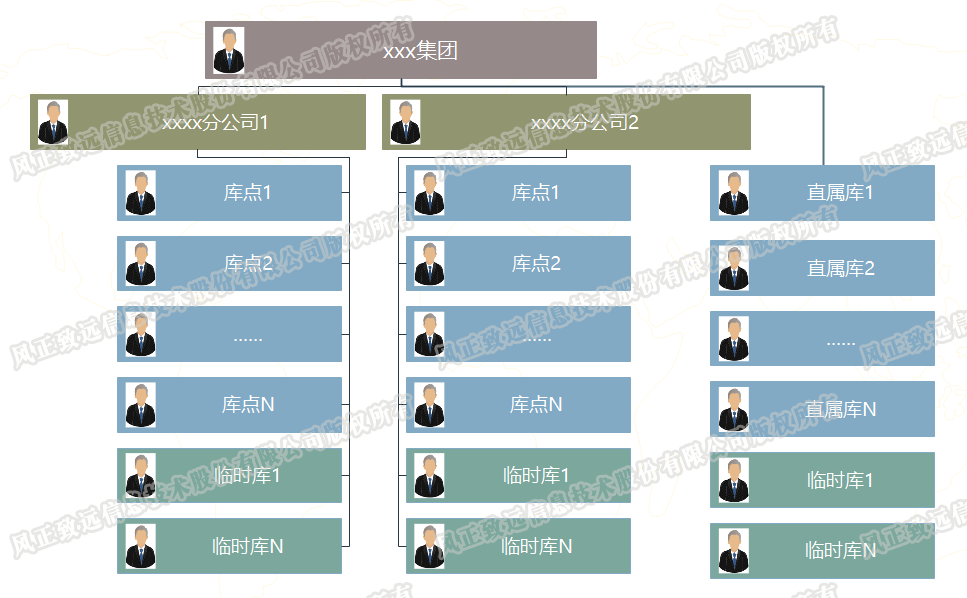

適用部門架構：

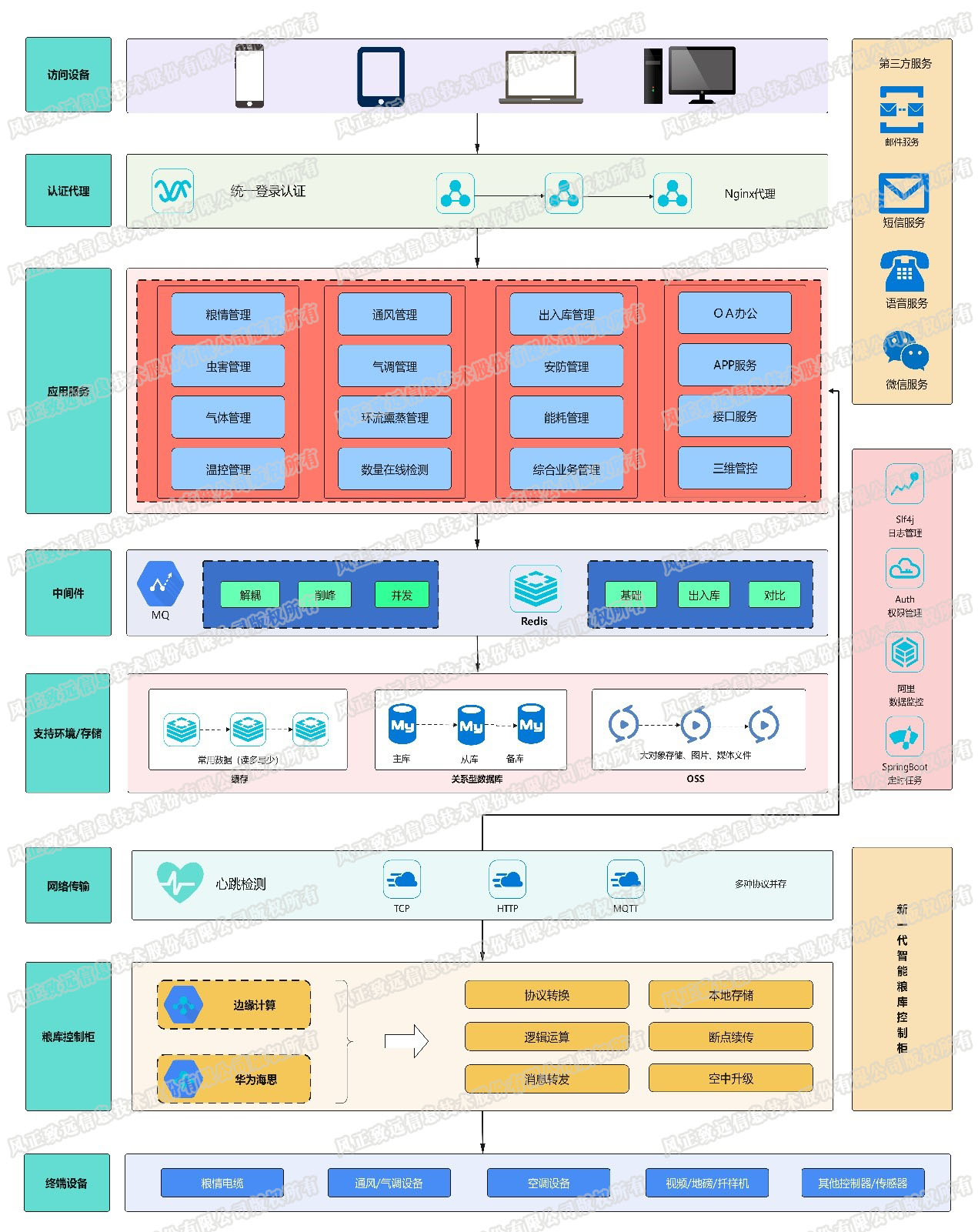

系統架構圖：
主要功能：
智能糧庫綜合管理系統是一個完整的平臺化系統，系統基本包含了糧庫的各個業務子系統模塊，真正實現了一個賬號登錄完成整個糧庫業務，主要業務包括：糧情管理子系統、智能通風子系統、智能氣調子系統、環流熏蒸子系統、數量檢測子系統、溫控管理子系統、出入庫管理子系統、安防管理子系統、能耗管理子系統、綜合業務子系統、三維管控子系統、系統管理（包含基礎數據管理、用戶管理、權限管理等）為一體的集中管理系統。

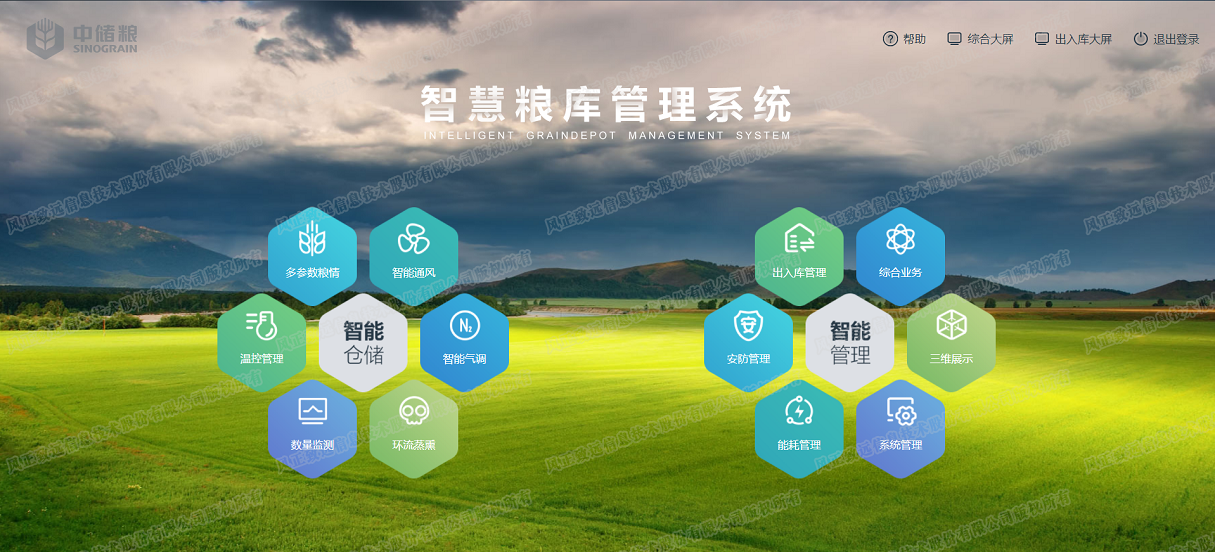

單庫區登錄首頁：

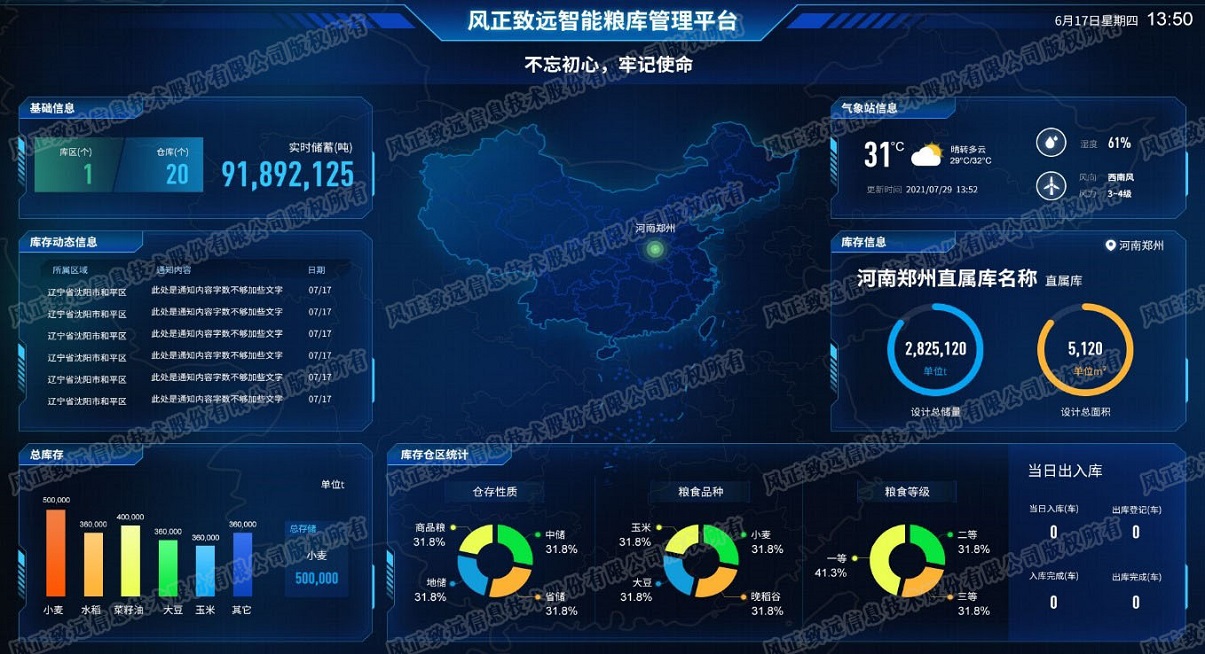

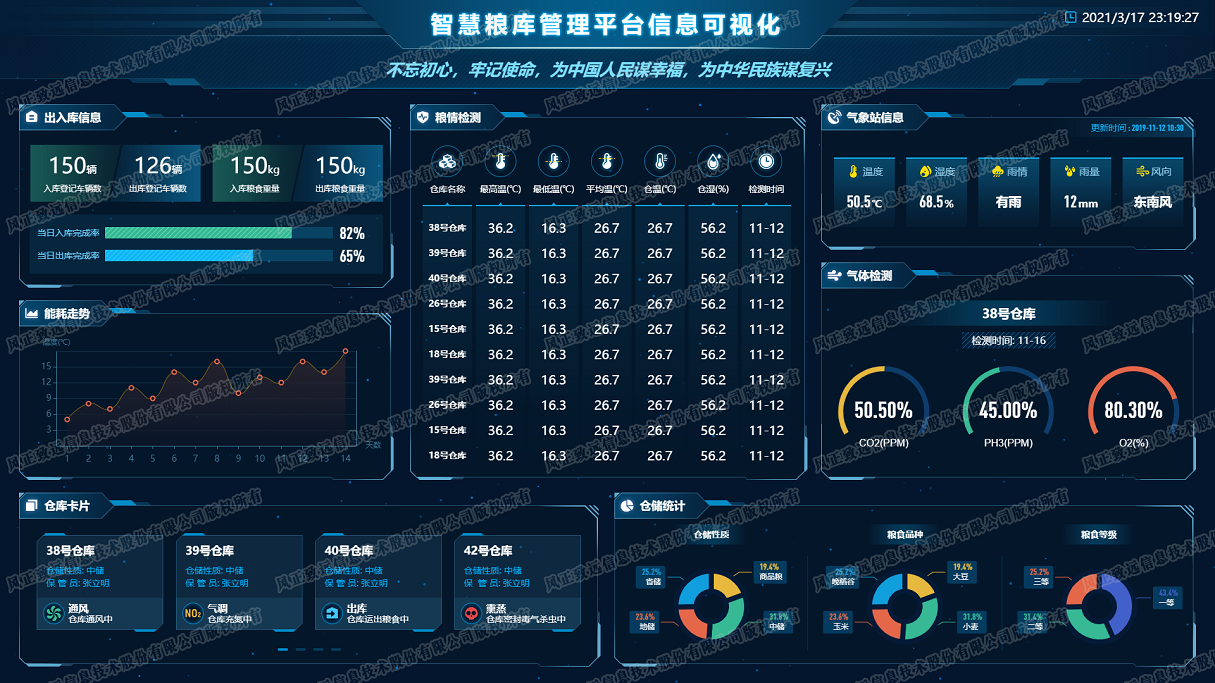

集團/公司可視化看板：
庫區綜合管理看板：
庫區出入庫引導看板：
第二章：糧情管理子系統
糧情測控系統是糧庫管理的基礎功能，通過集成溫濕傳感器物聯網設備，隨時了解各個糧倉的倉溫、倉濕、外溫、外濕、糧溫等信息，對其進行集中管理。其主要由測溫電纜、溫濕度傳感器、通訊傳輸電纜、糧情分機等實現。與中心機房和綜合管理系統之間可以通過有線或者無線的方式通訊。
一：糧情檢測管理

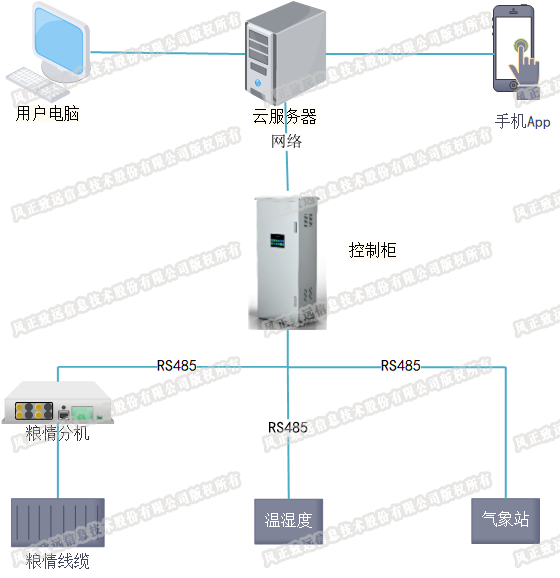

網絡拓?fù)鋱D：
實現功能：
1、倉房基本信息圖層：展示每個倉房的糧食品種、數量、等級及倉管員、操作工序等信息；

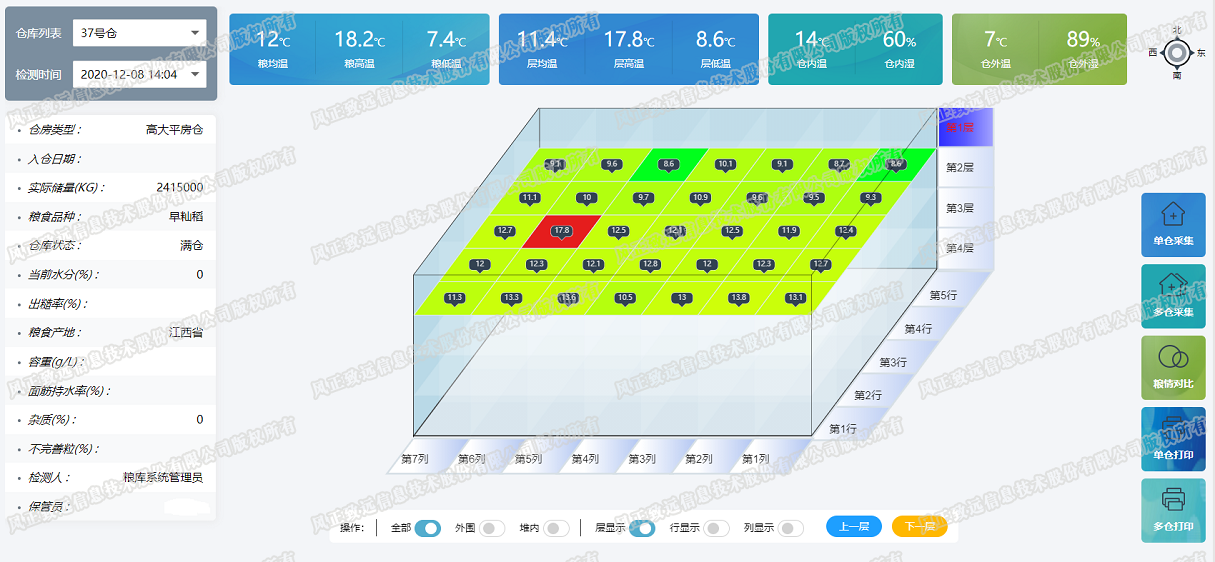

2、倉內溫度分布圖層：對倉內溫度采樣點或傳感器的溫度分別展示，溫度數據層按倉內測溫層多向動畫分離，顯示每個點的溫度數值；
3、單倉糧食存儲圖層：對倉內糧食的品種、數量、質量、等級用不同色彩進行動畫展示，特別是在糧倉進行糧食出入庫時，應能以動畫方式配合實時數據展示出糧食數量的變化過程；
4、單點報警展示：對于糧食儲藏過程中產生的非正常數據，在單倉中展示非正常數據的發生源并以醒目的標識展示；
5、糧溫圖層顯示：可以通過3D漫游的形式進入糧倉內部，用戶可以根據按照行、列、層進行糧食溫度、濕度、蟲害等信息的顯示。
6、警告預警：系統支持配置高溫預警閥值，糧情檢測后自動觸發高溫警告通知，同時系統檢測點異常警告，如短期內溫度增高或者下降。

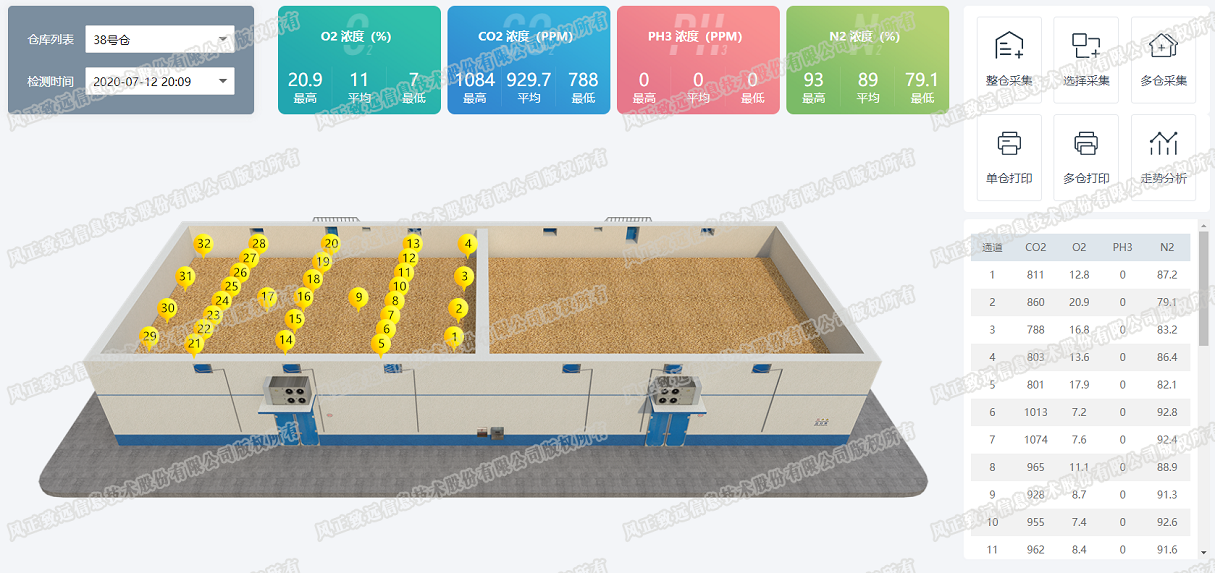

二：氣體檢測管理：
通過對糧情系統的集成與氧氣、二氧化碳、磷化氫數據相結合，對糧食倉儲過程中實時的監控，及時了解各庫中糧食存儲、糧情、糧倉操作安全，并根據實時監測的數據，智能安排對糧倉的通風、冷卻、熏蒸與入庫操作等，確保糧食存儲安全。同時針對氣體安全可以實現倉外主機報警。

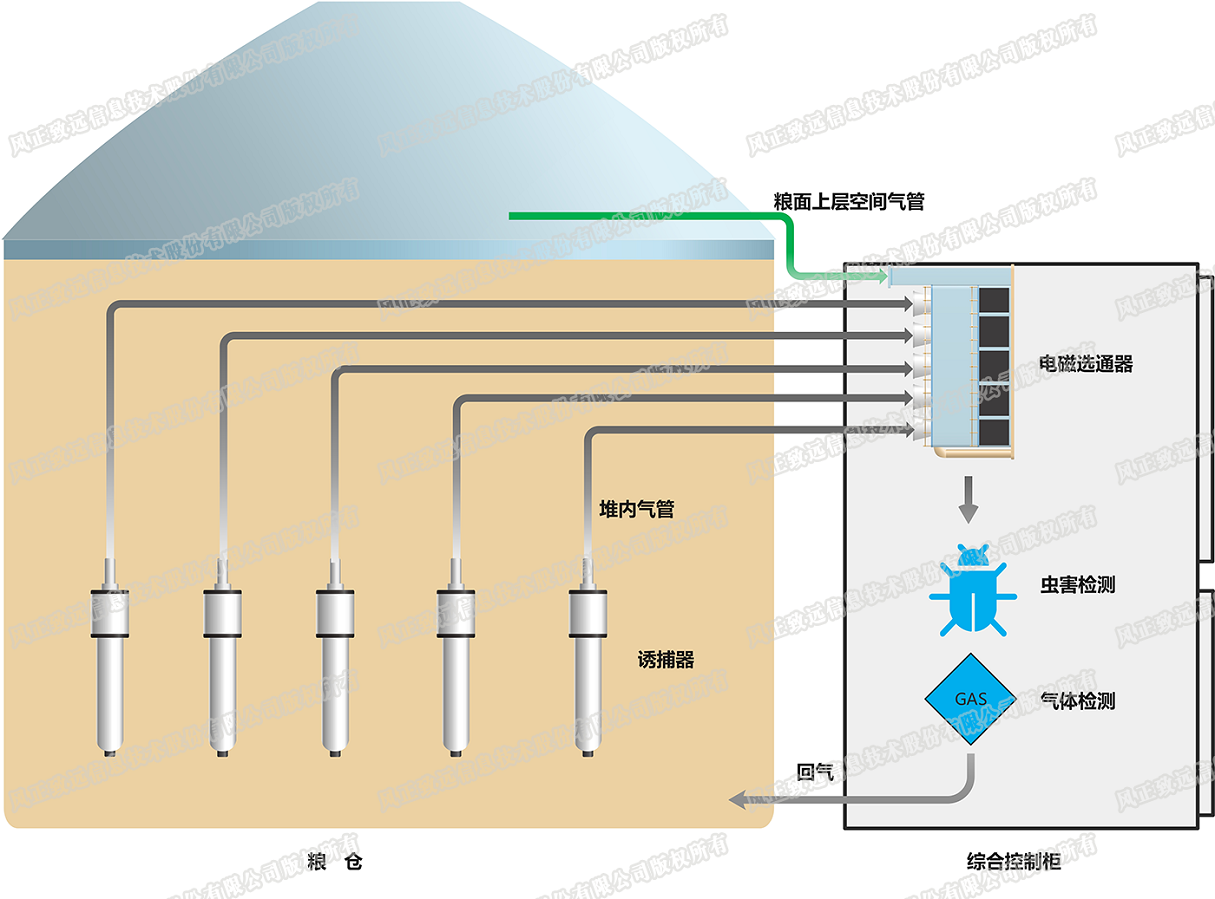

氣體設計原理：
實現功能：
1、實時檢測倉內氣體含量（堆內和糧面上層空間氣體含量），達到一定濃度時實時報警。
2、通過中心控制平臺實時查看倉內氣體檢測情況。
3、在管理平臺上可以查詢以上各檢測數據，對數據統一集中管理。
4、支持單倉采集、多倉采集、對比分析和報表打印等。
5、管理軟件提供事件查詢、告警配置和查詢、參數瀏覽。
三：蟲害檢測管理
蟲害監測系統由害蟲誘捕器、害蟲測控器及智能控制模塊組成，系統利用害蟲的趨光性等特性吸引害蟲進入害蟲誘捕器內，再通過抽取方式，把害蟲抽取到害蟲測控器中進行檢測、識別并把數據上傳。
實現原理和功能與氣體管理接近，不做贅述。
第三章：智能通風子系統
智能通風可實現糧庫通風操作的智能化管理，當倉內的溫度提示需要通風時，可根據倉內實際情況需要并結合外部氣象信息，向窗戶或者空調的開啟控制單元發出控制指令，控制風窗、風機、風口、空調等設備的開啟和關閉。

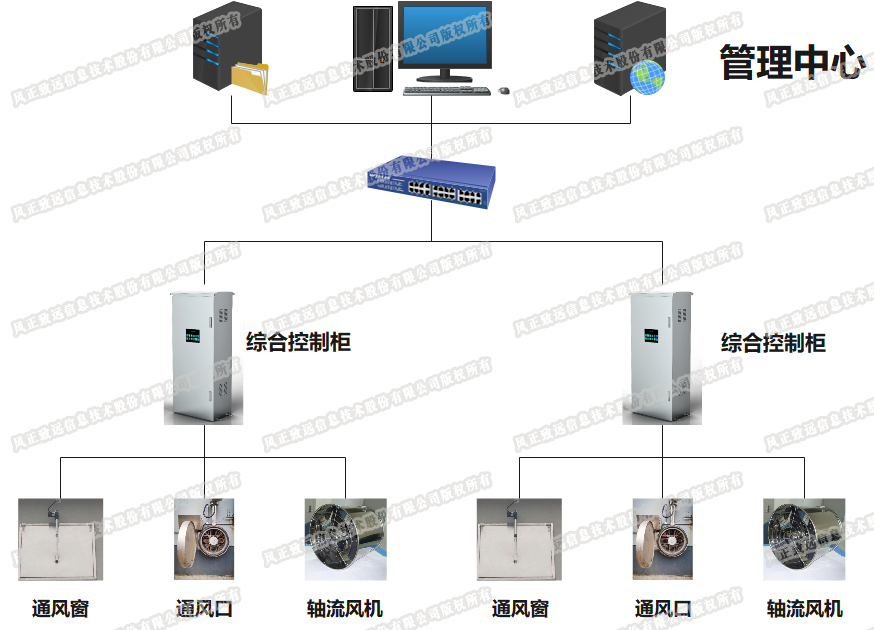

網絡拓?fù)鋱D：
實現功能：
1、手動通風：支持用戶在倉庫控制柜或個人電腦直接操作通風設備。
2、自動通風：支持用戶在倉庫控制柜或個人電腦一鍵執行自動通風模式，如排積熱通風、自然通風、保水降溫通風、內環流通風、除濕通風等不同模式；
3、其他功能：狀態查詢、視頻查看、緊急全關等。

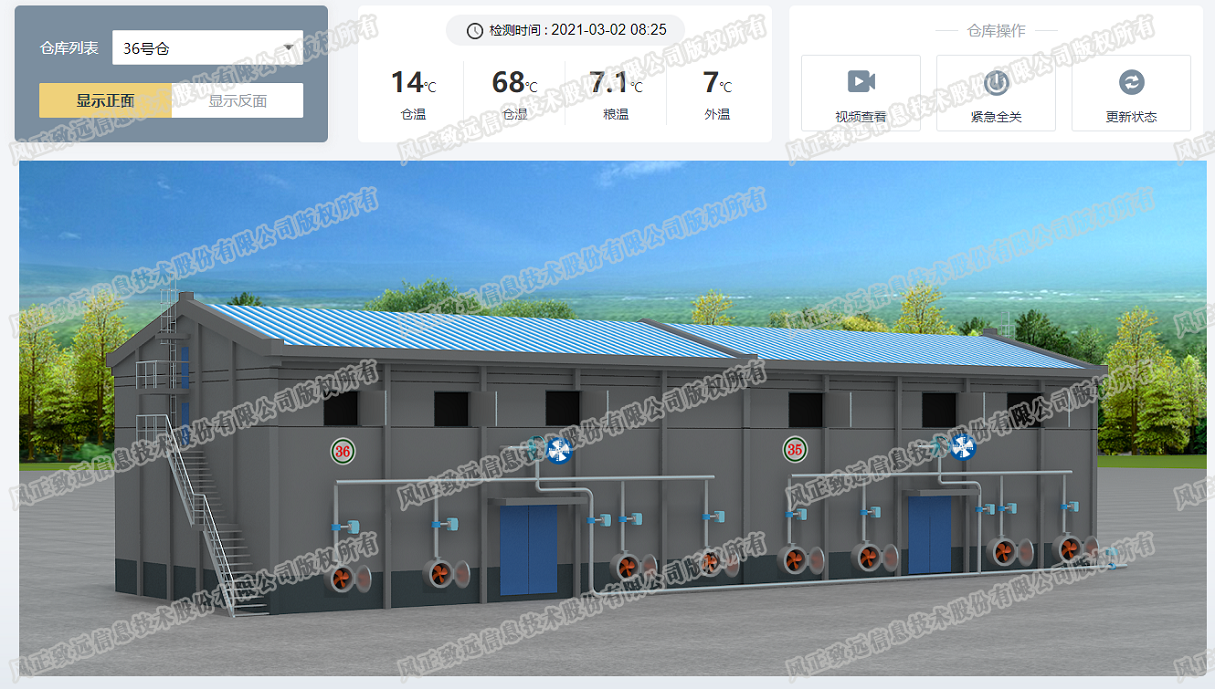

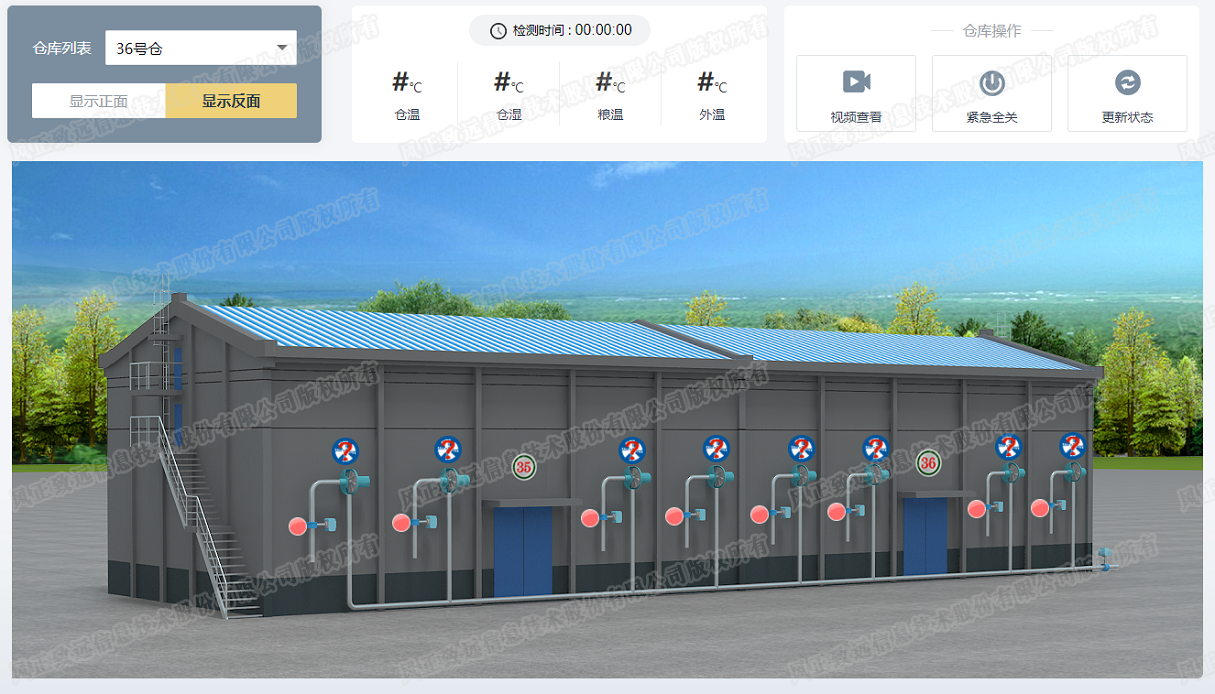

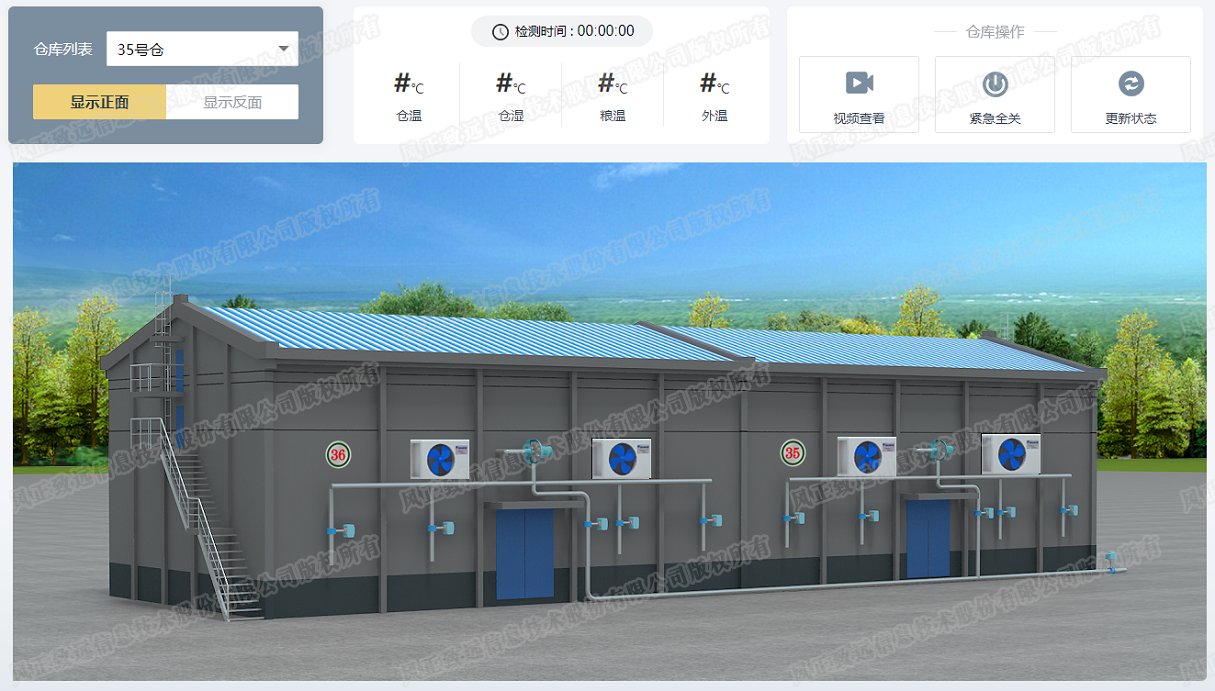

智能通風：
智能通風依據糧情測控系統檢測到的糧堆內溫度、倉庫溫度、倉庫濕度、外部溫度、外部濕度、層溫差等參數，通過通風條件自動判斷，實現降溫通風、自然通風、排積熱通風等功能，提高通風效率、降低通風能耗的安全儲糧的目標。智能通風支持保管員根據國家標準以及長期的經驗自定義通風標準。智能通風系統可以與現有的糧情測控系統結合起來實現糧情的智能化分析判斷和預警報告，確保保管人員準確了解糧情變化。該系統采用智能控制技術，遠程手動或自動控制軸流風機、離心風機等糧倉通風設備的開關啟閉，有效控制糧倉的儲糧環境和糧食品質，從而實現安全儲糧的目標。
第四章：智能氣調子系統
氣調儲糧系統是利用現代電子技術結合成套氮?dú)夤庠O(shè)備、儲糧害蟲氮?dú)庵悄軝z測終端技術、氮?dú)廨斔图夹g(shù)、糧堆氣體循環平衡技術、 環流技術、糧倉氣密技術研制的新型糧情控制應用設備。該系統能自動檢測倉內氣密性以及倉內糧蟲活動情況和氮?dú)鉂舛炔⒏鶕?jù)倉內的糧蟲活動情況結合氮?dú)鉂舛惹闆r，及時準確的自動啟閉充氣排氣閥門采用上充氣（氮?dú)猓┫屡艢猓ㄑ鯕猓⒒蜇?fù)壓充氣等多種形式進行富 氮低氧儲存，解決了其它智能氣調儲糧設備由于缺乏對倉內糧蟲的準確檢測（僅靠氮?dú)鉂舛葋砼袛鄠}內糧蟲是否被殺死）而產生的低效充氮、無效充氮等眾多問題。

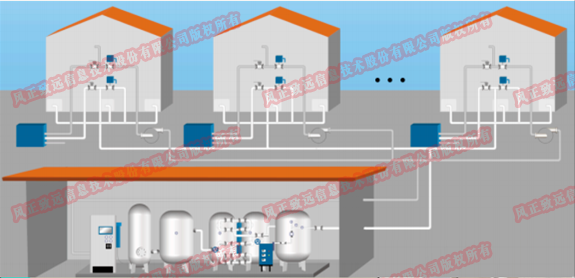

安裝原理：
實現功能：
1、實時監測氮?dú)鉂舛龋詣?dòng)在線監測相關氣調倉糧堆氮?dú)鉂舛龋⒈４嫦嚓P(guān)結果。
2、實時控制強排風機，根據倉房大小、氣囊大小和抽氣強排風機通風量的大小，參數化設計抽氣強排風機開關時間節點，適時控制啟動相關蝶閥及風機進行排氣，防止糧膜脫落或破損，并保存相關結果。
3、智能化控制，根據設置的氣調倉氮?dú)饽繕?biāo)濃度等參數，根據實時監測的糧堆內氮?dú)鉂舛龋?進行自動充氣及排氣控制，自動完成充氣任務。
4、故障診斷，實現系統及相關設備狀態的在線檢測，能夠自動判斷系統及設備的相關故障，并進行報警。
5、任務跟蹤，實現將氣調作業過程所檢測的數據及任務狀態、執行時間等數據的追蹤功能。
6、安全保護機制，實現倉庫為氣調狀態時與通風操作互鎖功能，避免人員誤操作和資源浪費。
第五章：內環流溫控子系統

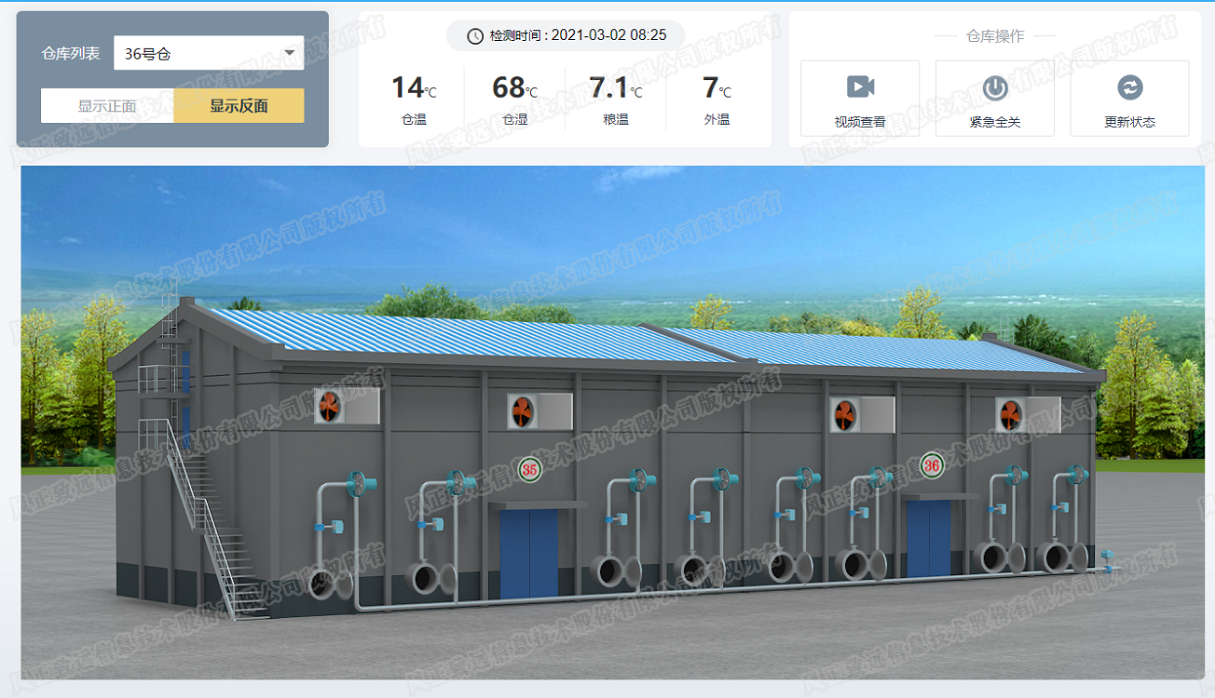

隨著國家對低溫儲糧的要求越來越高，空調和內環流降溫被逐漸提上日程。系統通過物聯網技術、網絡技術、通訊技術實現對空調和環流設備的遠程操作，結合當前庫區的通風標準實現空調降溫和內環流降溫功能。
實現原理：
實現功能：
1、遠程控制：系統實現遠程開啟或者關閉空調設備，同時支持溫度設定和模式選擇。
2、環流降溫：配合內環流建設和環流風機設備，實現對倉庫的內環流降溫功能。
3、智能溫控：通過配置溫控條件參數，結合糧情檢測、溫濕度檢測、糧情層溫差等信息實現自動開啟或者關閉空調或者環流設備，實現節能有效的降溫效果。
4、模式配置：支持用戶配置冬夏季模式配置，結合模式配置更有效的實現保水降溫等功能。
5、本地操作：支持用戶通過控制柜里面的按鈕或者管理頁面直接操作相關設備。

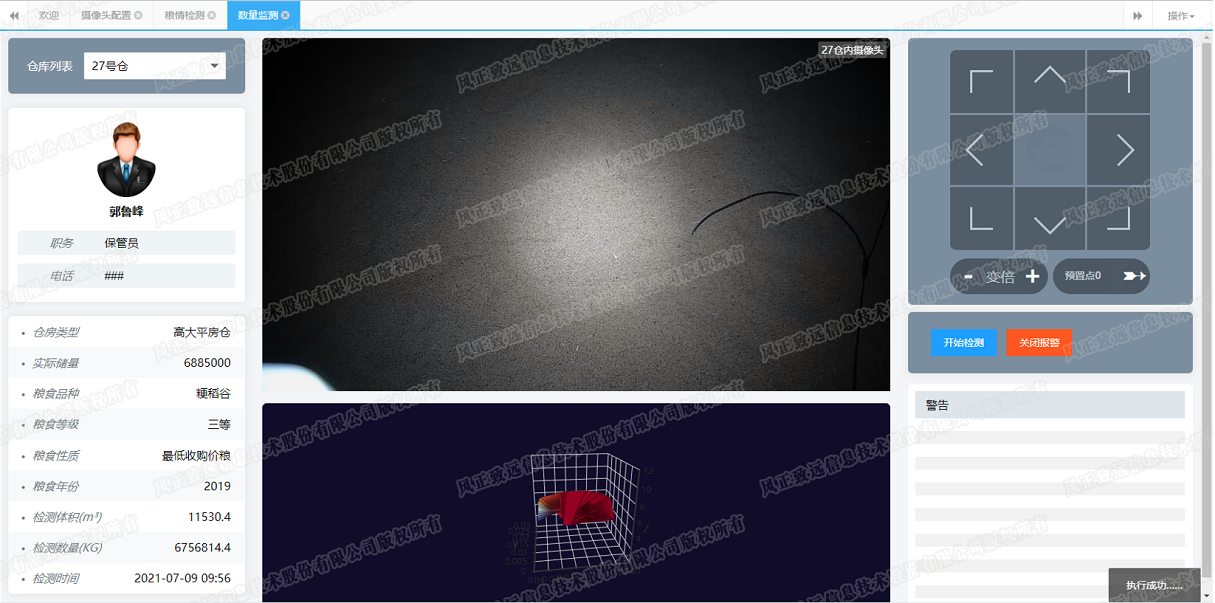

第六章：數量檢測子系統
數量檢測系統利用高清視頻監控?cái)z像頭作為基礎，利用非接觸式光電測控技術，能夠及時、準確的測量糧面平整狀態的倉房當前糧食的庫存數量，測量結果可供用戶及時查看，對糧食數量和安全進行定性層面的監管。該系統可和庫區安防視頻監控系統一起規劃并建設，智慧糧食系統對接后，即可在系統上進行遠程實時查看。
實現功能：
1、糧食庫存數量遠程監測：能夠及時、準確測量當前糧食的庫存數量；可對庫區多個倉房同時啟動測量， 測量結果可供用戶及時查看，生成報表；通過不同權限設置，可以實現各級管理部門對儲糧 數量遠程實時監控。
2、倉內實景實時視頻監控：可以做到人不進倉，在倉房封閉的黑暗環境下360度無死角獲取倉內彩色高清晰度畫面，并可局部放大，近景觀察；對進倉作業人員進行視頻跟蹤監控，有效保障生產安全。
3、糧食數量異動安全預警：在糧食異動情況下，預警信號立即上傳至系統， 并啟動跟蹤監測； 同時該信號上傳至庫領導、上級管理部門，使其可以隨時掌握哪些倉，尤其是代儲庫點的當前儲糧情況。
4、安全生產報警：倉內作業人員在發生緊急情況時，觸發求救信號，發送至監控中心及管理人員，同時倉內視頻監控系統自動對作業人員跟蹤定位；在對應的倉門口產生聲光報警，以便及時組織施救，保障倉內作業人員的人身安全，避免安全事故發生。
第七章：出入庫子系統
智能出入庫系統通過運用電子標簽技術、圖像識別技術，實現糧食出入庫做業過程的自動跟蹤和控制，自動記錄糧食出入庫信息。利用信息技術，形成人、車、設備、糧庫及糧倉設施為一體，實現糧食出入庫業務過程的智能化識別、監控和管理的信息系統，一般包括出入庫登記、仟樣管理、計量管理、值倉管理、管理結算、統計分析等功能模塊。

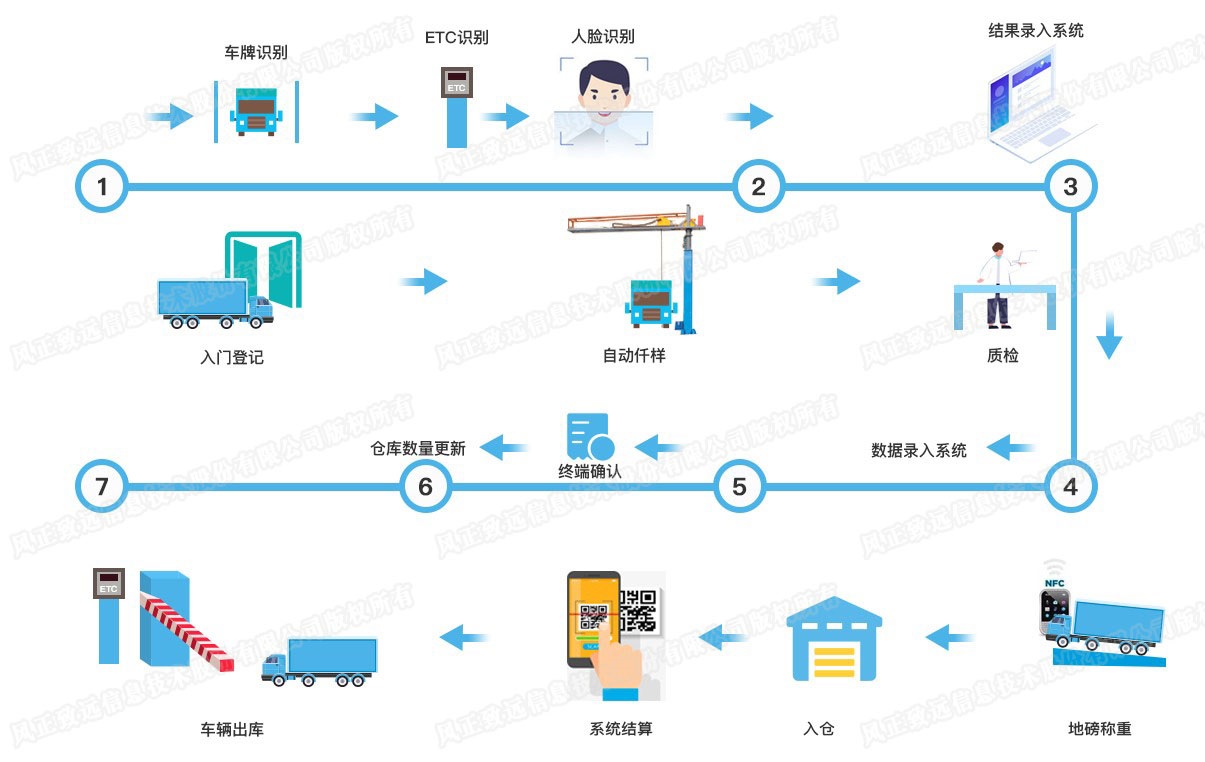

出入庫流程：

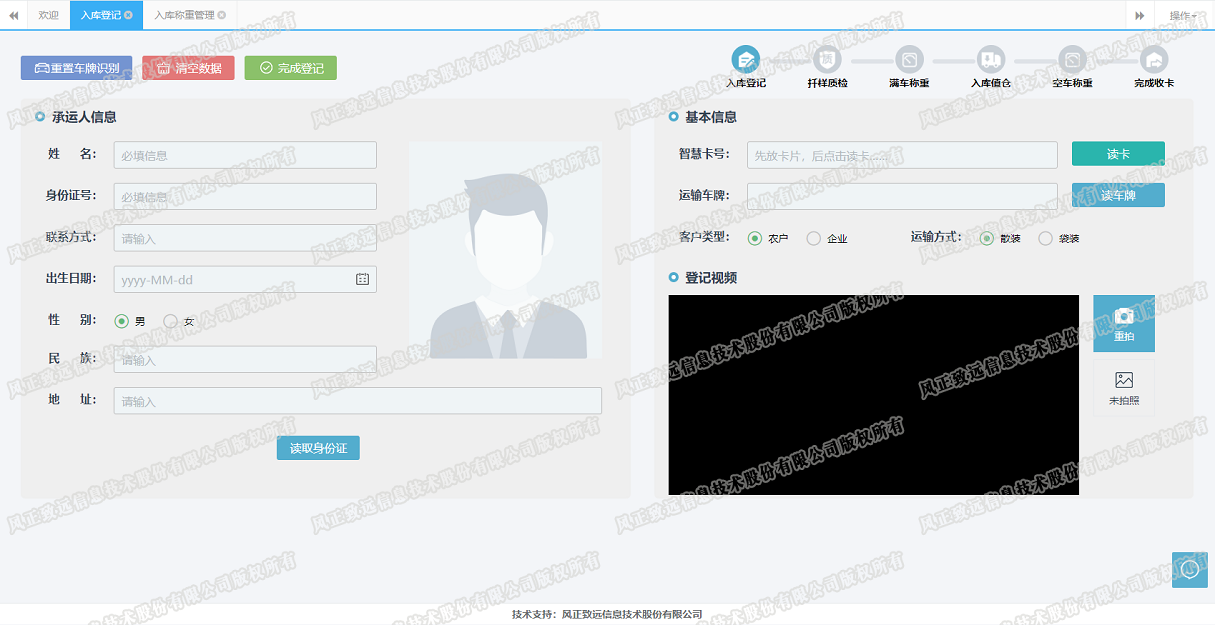

出入庫登記頁面：

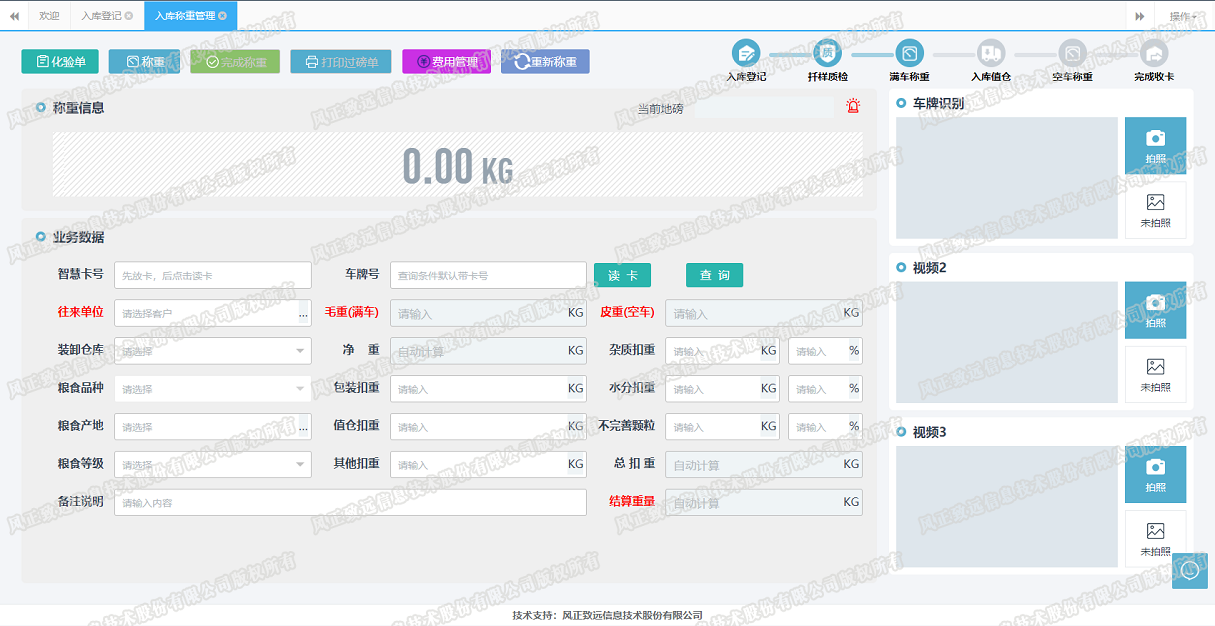

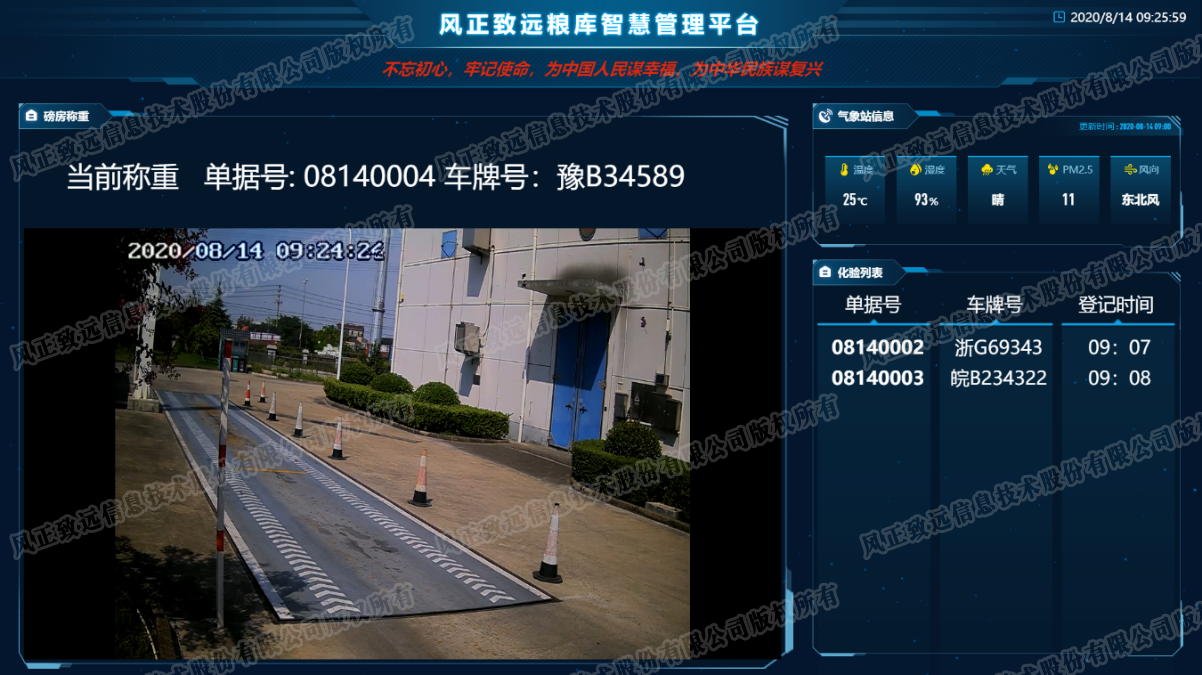

出入庫稱重頁面：
化驗室看板：

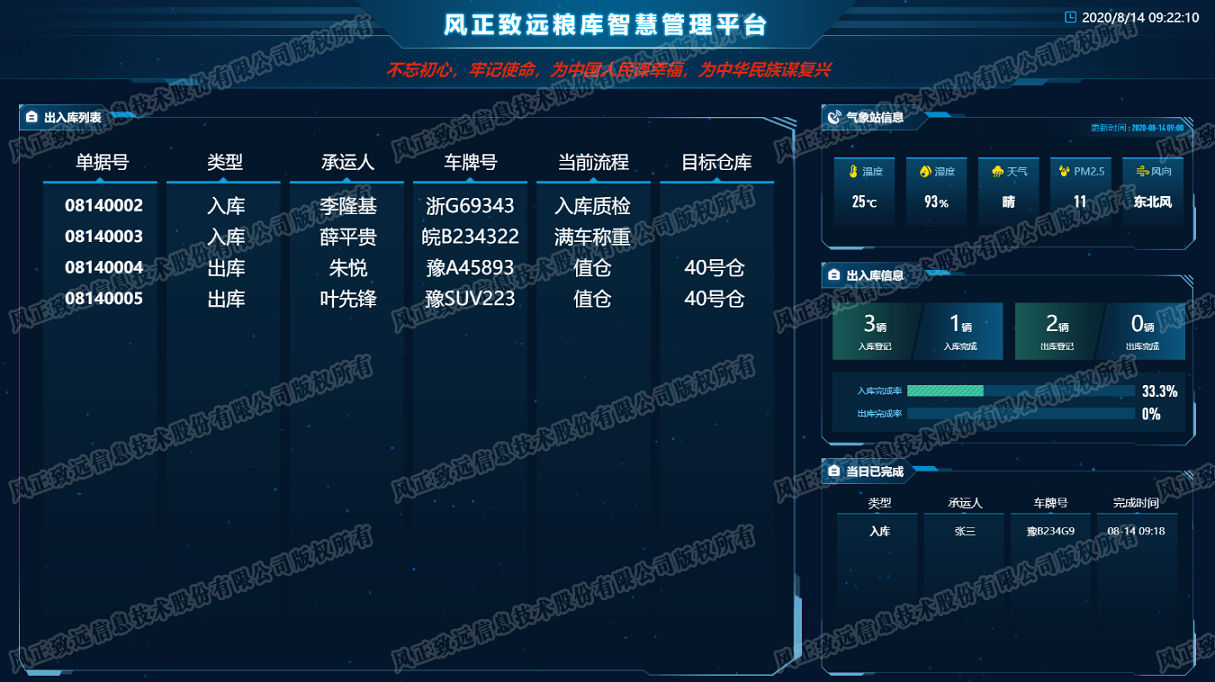

出入庫引導看板：
第八章：安防管理子系統
安防管理子系統主要功能是對庫區的安防視頻、門禁等實現統一管理，結合集團化需求，通過流媒體技術和物聯網技術實現對多組織、多庫區視頻監控進行集成，統一展示，同時可對門禁管理、訪客管理以及異常入侵進行在線管理。
一：視頻安防

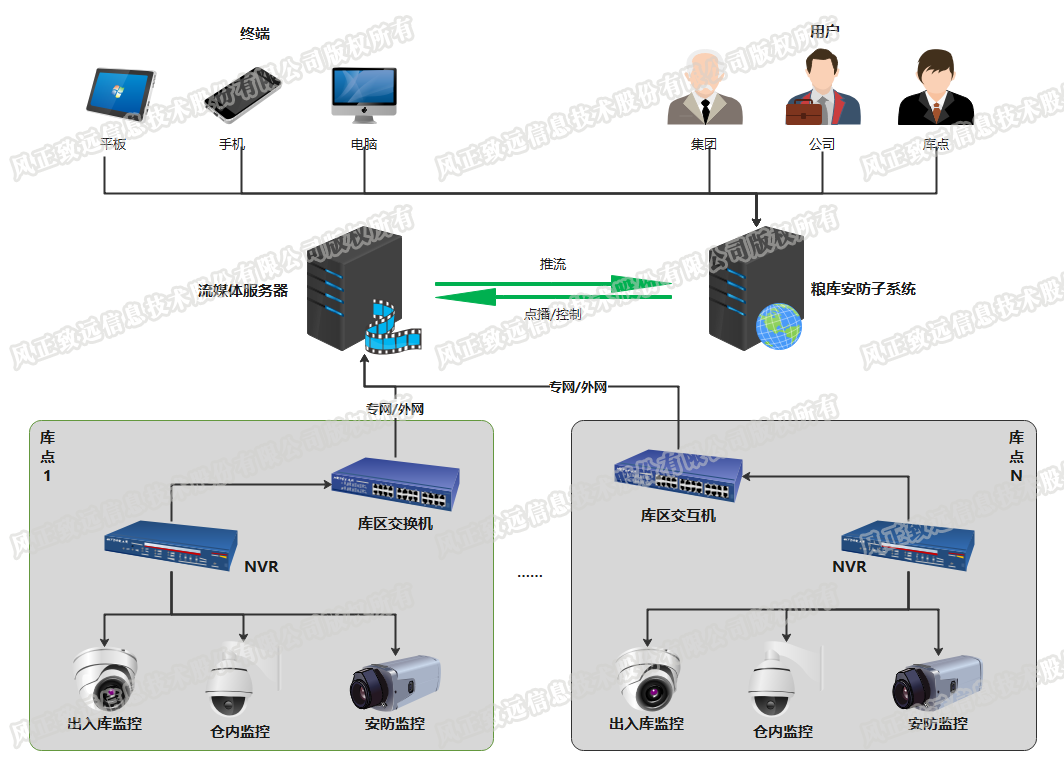

安防拓?fù)鋱D：
實現功能：

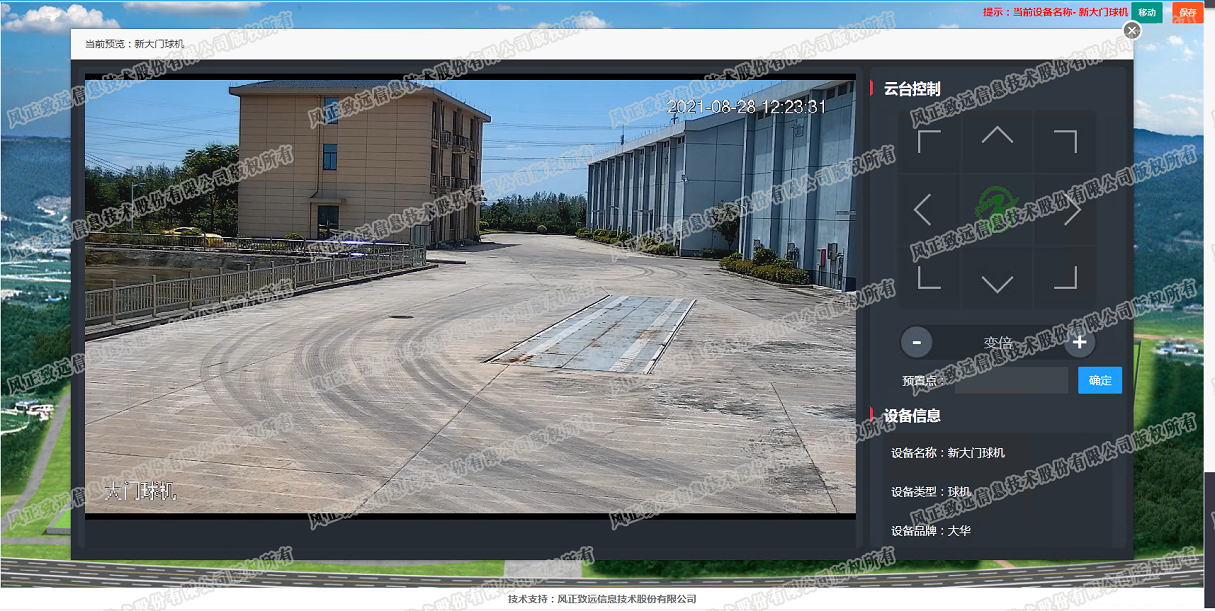

視頻預覽：

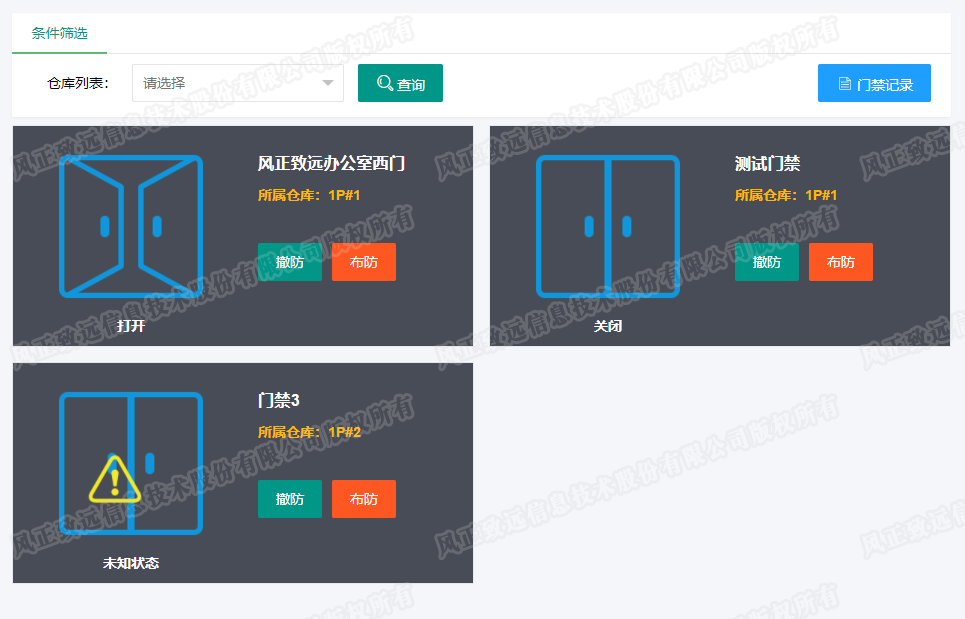

二：門禁管理
1、門禁管理：系統支持添加配置門禁硬件設備，并實現互聯互通，支持系統遠程控制門禁設備。
2、權限管理：系統支持分配門禁用戶權限，比如管理員權限、訪客權限。
3、臨時授權：系統具有臨時授權功能，在收到開門作業申請后支持臨時授權開門密碼功能，密碼具有一定的有效期或者使用次數限制。
4、警告預警：在非正常開門后，門禁觸發預警功能，并且支持聯動附近攝像頭進行現場抓拍或者錄像，保存警告記錄并支持短信/微信/APP等方式通知到監管人員及時處理。
5、開門記錄：系統具有開門記錄查詢功能，用于追溯各個階段開門情況。

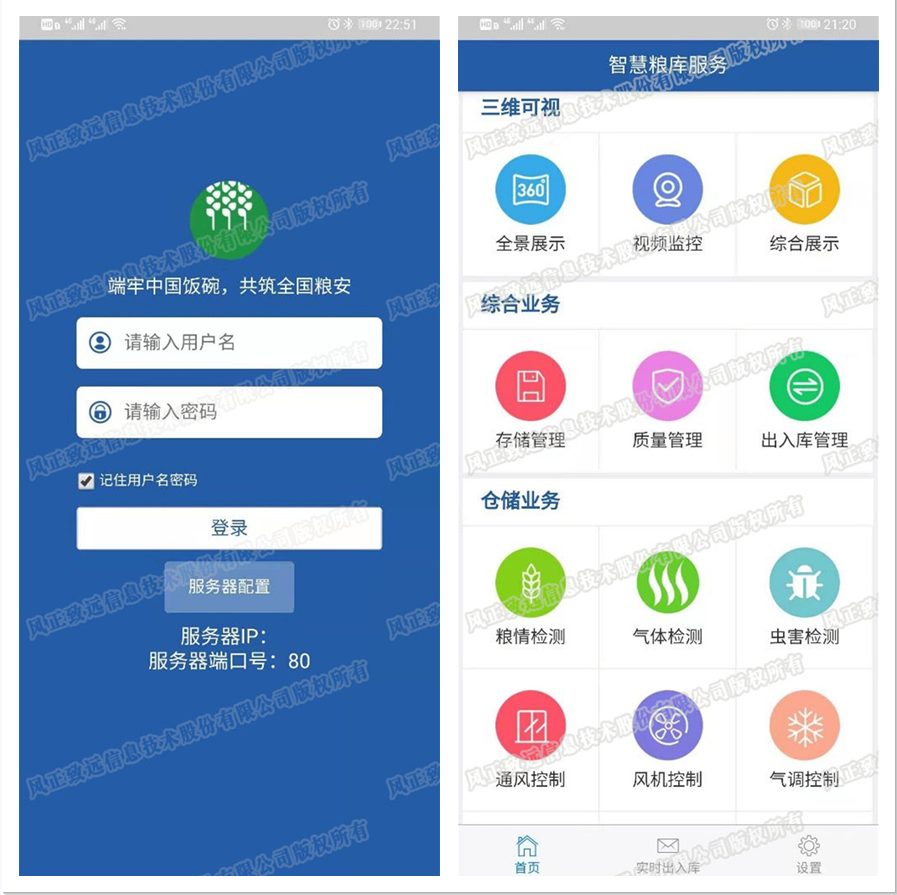

第九章：手機APP/公眾號
為實現用戶隨時隨地查看倉庫作業情況，我司根據多年經驗推出移動APP管理系統，用戶只需要一個手機就可以完全實現信息化倉庫作業管理。
第十章：其他功能
三維管控：
請轉【產品中心-軟件產品-智能糧庫三維可視化平臺】
綜合業務管理：
功能包括：計劃管理、合同管理、通知單管理、客戶管理、行政管理、資產管理、倉儲管理等，請聯系公司業務員。
能耗檢測子系統：
請轉【產品中心-軟件產品-智能糧庫能耗檢測子子系統】
邊緣計算綜合控制柜：
請轉【產品中心-硬件產品-糧庫綜合控制柜】
